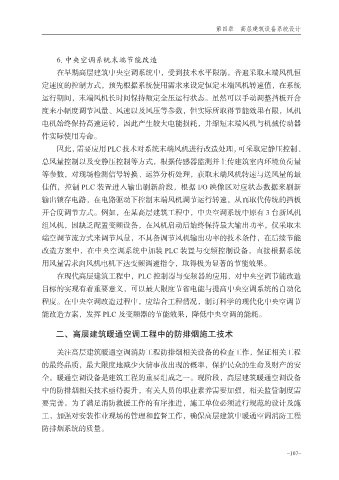

Page 115 - 生态建筑学下高层建筑设计研究

第四章 高层建筑设备系统设计

6. 中央空调系统末端节能改造
在早期高层建筑中央空调系统中，受到技术水平限制，普遍采取末端风机恒
定速度的控制方式，预先根据系统使用需求来设定恒定末端风机转速值，在系统

运行期间，末端风机长时间保持额定全压运行状态。虽然可以手动调整挡板开合
度来小幅度调节风量、风速以及风压等参数，但实际所取得节能效果有限，风机
电机始终保持高速运转，因此产生较大电能损耗，并缩短末端风机与机械传动器
件实际使用寿命。

因此，需要应用 PLC 技术对系统末端风机进行改造处理，可采取定静压控制、
总风量控制以及变静压控制等方式，根据传感器监测并上传建筑室内环境负荷量
等参数，对现场检测信号转换、运算分析处理，获取末端风机转速与送风量的最
佳值，控制 PLC 装置进入输出刷新阶段，根据 I/O 映像区对应状态数据来刷新

输出锁存电路，在电路驱动下控制末端风机调节运行转速，从而取代传统的挡板
开合度调节方式。例如，在某高层建筑工程中，中央空调系统中原有 3 台新风机
组风机，因缺乏配置变频设备，在风机启动后始终保持最大输出功率，仅采取末
端空调节流方式来调节风量，不具备调节风机输出功率的技术条件，在后续节能

改造方案中，在中央空调系统中加装 PLC 装置与变频控制设备，直接根据系统
用风量需求向风机电机下达变频调速指令，取得极为显著的节能效果。
在现代高层建筑工程中，PLC 控制器与变频器的应用，对中央空调节能改造
目标的实现有着重要意义，可以最大限度节省电能与提高中央空调系统的自动化

程度。在中央空调改造过程中，应结合工程情况，制订科学的现代化中央空调节
能改造方案，发挥 PLC 及变频器的节能效果，降低中央空调的能耗。

二、高层建筑暖通空调工程中的防排烟施工技术

关注高层建筑暖通空调消防工程防排烟相关设备的检查工作，保证相关工程
的最终品质，最大限度地减少火情事故出现的概率，保护民众的生命及财产的安
全。暖通空调设备是建筑工程的重要组成之一。现阶段，高层建筑暖通空调设备
中的防排烟相关技术亟待提升，有关人员的职业素养需要加强，相关监管制度需

要完善。为了满足消防救援工作的有序推进，施工单位必须进行规范的设计及施
工，加强对安装作业现场的管理和监督工作，确保高层建筑中暖通空调消防工程
防排烟系统的质量。

_ 107 _
