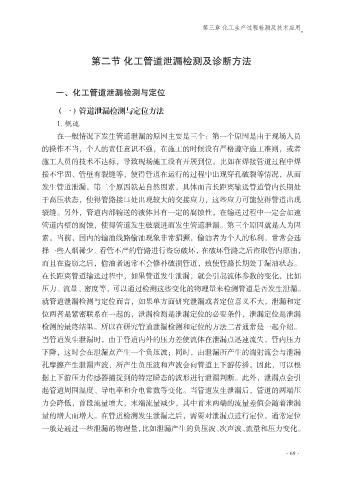

第三章 化工生产过程检测及技术应用

第二节 化工管道泄漏检测及诊断方法

一、化工管道泄漏检测与定位

（一）管道泄漏检测与定位方法
1. 概述
在一般情况下发生管道泄漏的原因主要是三个：第一个原因是由于现场人员

的操作不当，个人的责任意识不强，在施工的时候没有严格遵守施工准则，或者
施工人员的技术不达标，导致现场施工没有开展到位。比如在焊接管道过程中焊
接不牢固、管壁有裂缝等，使得管道在运行的过程中出现穿孔破裂等情况，从而
发生管道泄漏。第二个原因就是自然因素，具体而言长距离输送管道管内长期处

于高压状态，使得管路接口处出现较大的交接应力，这些应力可能使得管道出现
裂缝。另外，管道内部输送的液体具有一定的腐蚀性，在输送过程中一定会加速
管道内壁的腐蚀，使得管道发生破裂进而发生管道泄漏。第三个原因就是人为因
素。当前，国内的输油线路偷油现象非常猖獗，偷油者为个人的私利，常常会选

择一些人烟稀少、看管不严的管路进行盗窃破坏，在破坏管路之后盗取管内原油，
而且在盗窃之后，偷油者通常不会修补破损管道，致使管路长期处于漏油状态。
在长距离管道输送过程中，如果管道发生泄漏，就会引起流体参数的变化，比如
压力、流量、密度等，可以通过检测这些变化的物理量来检测管道是否发生泄漏。

就管道泄漏检测与定位而言，如果单方面研究泄漏或者定位意义不大，泄漏和定
位两者是紧密联系在一起的，泄漏检测是泄漏定位的必要条件，泄漏定位是泄漏
检测的最终结果。所以在研究管道泄漏检测和定位的方法二者通常是一起介绍。
当管道发生泄漏时，由于管道内外的压力差使流体在泄漏点迅速流失，管内压力

下降，这时会在泄漏点产生一个负压波；同时，由泄漏所产生的湍射流会与泄漏
孔摩擦产生泄漏声波，所产生负压波和声波会向管道上下游传播。因此，可以根
据上下游压力传感器捕捉到的特定瞬态的波形进行泄漏判断。此外，泄漏点会引
起管道周围温度、导电率和介电常数等变化。当管道发生泄漏后，管道的两端压

力会降低，首段流量增大，末端流量减少，其中首末两端的流量差值会随着泄漏
量的增大而增大。在管道检测发生泄漏之后，需要对泄漏点进行定位，通常定位
一般是通过一些泄漏的物理量，比如泄漏产生的负压波、次声波、流量和压力变化。
