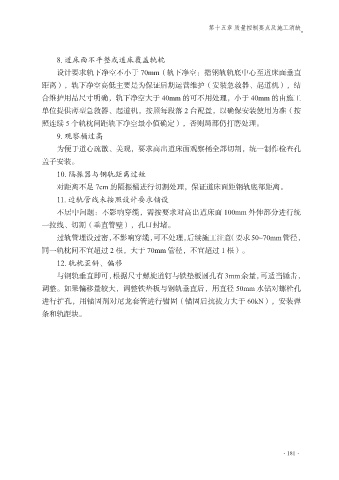

第十五章 质量控制要点及施工消缺
8. 道床面不平整或道床覆盖轨枕
设计要求轨下净空不小于 70mm（轨下净空：指钢轨轨底中心至道床面垂直
距离），轨下净空高低主要是为保证后期运营维护（安装急救器、起道机），结
合维护用品尺寸明确，轨下净空大于 40mm 的可不用处理，小于 40mm 的由施工
单位提供薄型急救器、起道机，按照每段落 2 台配置，以确保安装使用为准（按
照连续 5 个轨枕间距轨下净空最小值确定），否则局部仍打磨处理。
9. 观察桶过高
为便于道心疏散、美观，要求高出道床面观察桶全部切割，统一制作检查孔
盖子安装。
10. 隔振器与钢轨距离过短
对距离不足 7cm 的隔振桶进行切割处理，保证道床面距钢轨底部距离。
11. 过轨管线未按照设计要求铺设
不居中问题：不影响穿缆，需按要求对高出道床面 100mm 外伸部分进行统
一拉线、切割（垂直管壁），孔口封堵。
过轨管埋设过密，不影响穿缆，可不处理，后续施工注意（要求50~70mm管径，
同一轨枕间不宜超过 2 根，大于 70mm 管径，不宜超过 1 根）。
12. 轨枕歪斜、偏移
与钢轨垂直即可，根据尺寸螺旋道钉与铁垫板圆孔有 3mm 余量，可适当锤击，
调整。如果偏移量较大，调整铁垫板与钢轨垂直后，用直径 50mm 水钻对螺栓孔
进行扩孔，用锚固剂对尼龙套管进行锚固（锚固后抗拔力大于 60kN），安装弹
条和轨距块。
