地铁轨道施工技术
8
2 15
2 5 6.6 R5.2
?16 ?16
?9.6
45°
?13
M15.5*1.5 14 0 -0.03 1X45° 45 45° SW=14 9.55 +0.1 2 150° ?12 0 -0.02
0
60±0.01 30 30±0.01
90±0.01

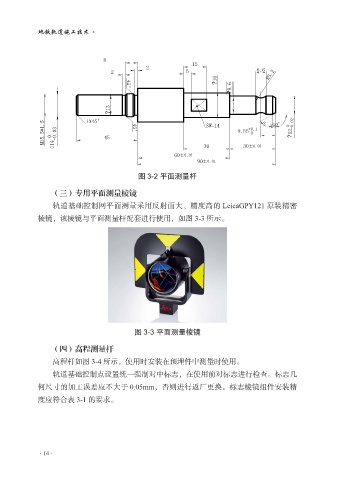

图 3-2 平面测量杆
（三）专用平面测量棱镜
轨道基础控制网平面测量采用反射面大、精度高的 LeicaGPY121 原装精密
棱镜，该棱镜与平面测量杆配套进行使用，如图 3-3 所示。
图 3-3 平面测量棱镜
（四）高程测量杆
高程杆如图 3-4 所示，使用时安装在预埋件中测量时使用。
轨道基础控制点设置统一强制对中标志，在使用前对标志进行检查。标志几
何尺寸的加工误差应不大于 0.05mm，否则进行返厂更换。标志棱镜组件安装精
度应符合表 3-1 的要求。
·14·
