四、三维分析模块

三维分析界面主要是地形部分和测量部分，地形部分分为地形剖面线分析、等高
线分析、洪水分析；其中测量模块是核心模块，按照水平距离测量、空间距离测量、
空间测量等方式进行分析。

①地形剖面分析：在场景中，点击生成剖面图，然后开始分析按钮，创建点击范
围之内的剖面图，在场景中还可以设置轮廓分析，如显示模式、轮廓颜色模式，可以
见到最大可见分析高度参数和最小可见分析参数，并且按照轮廓分析的模式，对轮廓
颜色，轮廓的间距进行分析。在场景景观中选择一个区域以创建相应区域的轮廓。可

以显示坡形分析模式，分析最高可见度，点击坡面信息，可以分析任意场景下的选择
地面场景中的任意区域，可以生成相应区域的坡度，潜水分析：分别设置底面高度、
浸没深度和水面高度等参数。在地面上的任何区域之后，单击开始分析按钮以创建沉

浸式效果。
②测量模块，一是水平距离测量功能，单击此按钮可标记场景中的任何范围以计
算水平距离值。二是空间距离测量功能，首先是单击此按钮可标记场景中的任何范围
以计算其空间距离的值。其次是测量空间面积的函数，单击此按钮可标记场景中的任
何范围以计算空间的数值，点击之后，可以测量其高度。最后是结束量计算功能，结

束当前操作。

五、施工资料管理模块

利用三维隧道空间对施工信息管理，要注意管理的模式，如三检表录入过程，表
的浏览过程，表的批录入过程。要注意施工单位日志的录入，注意检查信息，进行批
量录入。
（一）“三检”表录入
“三检”信息要录入系统中，可以方便查看信息，便于归档，输入的信息如下所示，

其中核心的内容为表单日期、技术明细和管理。选择输入日期可以生成三检表。图 4-37
为“三检”表录入界面，显示工程现场和日期，工作人员可以录入相关信息。同时，“三
检”的完整录入表可以存档。

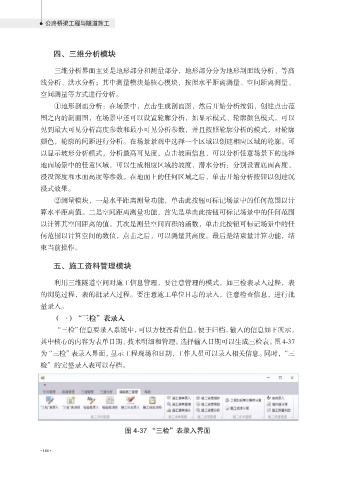

图 4-37 “三检”表录入界面
