第四章 基于 Revit 的 BIM 技术在公路隧道中的应用研究

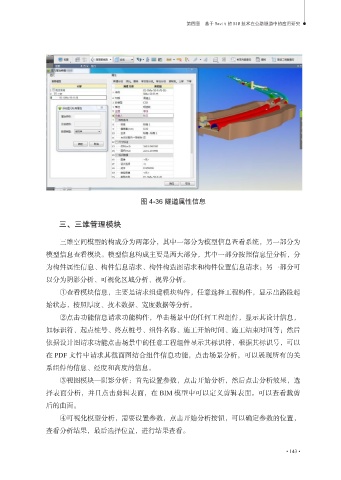

图 4-36 隧道属性信息

三、三维管理模块

三维空间模型的构成分为两部分，其中一部分为模型信息查看系统，另一部分为
模型信息查看模块。模型信息构成主要是两大部分，其中一部分按照信息量分析，分
为构件属性信息、构件信息请求、构件构造图请求和构件位置信息请求；另一部分可

以分为阴影分析、可视化区域分析、视界分析。
①查看模块信息，主要是请求组建模块构件，任意选择工程构件，显示出路段起

始状态，按照厚度、技术数据、宽度数据等分析。
②点击功能信息请求功能构件，单击场景中的任何工程组件，显示其设计信息，

如标识符、起点桩号、终点桩号、组件名称、施工开始时间、施工结束时间等；然后
依据设计图请求功能点击场景中的任意工程组件显示其标识符，根据其标识号，可以
在 PDF 文件中请求其截面图结合组件信息功能，点击场景分析，可以展现所有的关

系组件的信息、经度和高度的信息。
③视图模块—阴影分析：首先设置参数，点击开始分析，然后点击分析效果，选

择表面分析，并且点击剪辑表面，在 BIM 模型中可以定义剪辑表面。可以查看裁剪
后的曲面。

④可视化模型分析，需要设置参数，点击开始分析按钮，可以确定参数的位置，
查看分析结果，最后选择位置，进行结果查看。
