公路桥梁工程与隧道施工
BIM 作为动态模拟技术，可以模拟开挖的过程。可以利用 CRD 施工模拟动画进行分
析，可以清晰地了解每一个施工的过程，便于施工人员的分析和理解，发现施工问
题，提出解决方案。采用 Autodesk Revit 软件，模仿挖掘的步骤，最后导入 Autodesk
Navisworks。并按照挖掘的步骤安排，对 CRD 施工隧道方法的描述采用动画方式，
确定施工方法，便于日后的维修和管理，帮助技术人员进行施工的进一步安排（见图
4-31）。

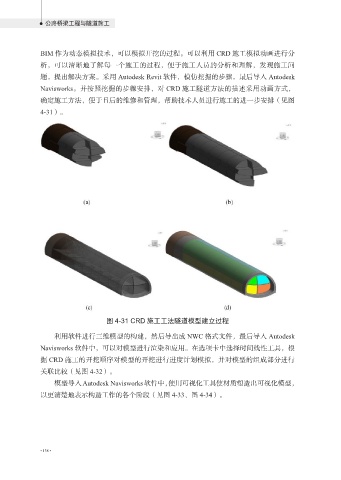

图 4-31 CRD 施工工法隧道模型建立过程
利用软件进行三维模型的构建，然后导出成 NWC 格式文件，最后导入 Autodesk
Navisworks 软件中，可以对模型进行渲染和应用。在选项卡中选择时间线性工具，根
据 CRD 施工的开挖顺序对模型的开挖进行进度计划模拟，并对模型的组成部分进行
关联比较（见图 4-32）。
模型导入Autodesk Navisworks软件中，使用可视化工具使材质塑造出可视化模型，
以更清楚地表示构造工作的各个阶段（见图 4-33、图 4-34）。
