公路桥梁工程与隧道施工

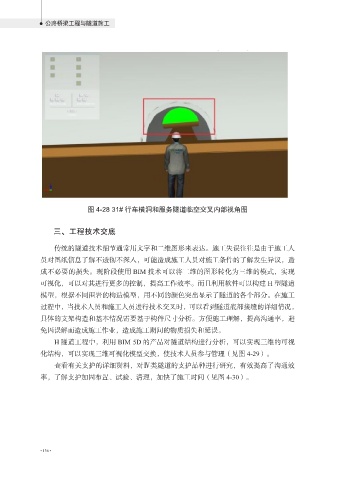

图 4-28 31# 行车横洞和服务隧道临空交叉内部视角图
三、工程技术交底
传统的隧道技术细节通常用文字和二维图形来表达。施工失误往往是由于施工人
员对图纸信息了解不透彻不深入，可能造成施工人员对施工条件的了解发生异议，造
成不必要的损失。现阶段使用 BIM 技术可以将二维的图形转化为三维的模式，实现
可视化，可以对其进行更多的控制，提高工作效率。而且利用软件可以构建 H 型隧道
模型，根据不同围岩的构造模型，用不同的颜色突出显示了隧道的各个部分。在施工
过程中，当技术人员和施工人员进行技术交叉时，可以看到隧道底部接缝的详细情况，
具体的支架构造和基本情况需要基于构件尺寸分析。方便施工理解，提高沟通率，避
免因误解而造成施工作业，造成施工期间的物质损失和延误。
H 隧道工程中，利用 BIM 5D 的产品对隧道结构进行分析，可以实现三维的可视
化结构，可以实现三维可视化模型交换，使技术人员参与管理（见图 4-29）。
查看有关支护的详细资料，对Ⅳ类隧道的支护品种进行研究，有效提高了沟通效
率，了解支护加固布置、试验、清理，加快了施工时间（见图 4-30）。
