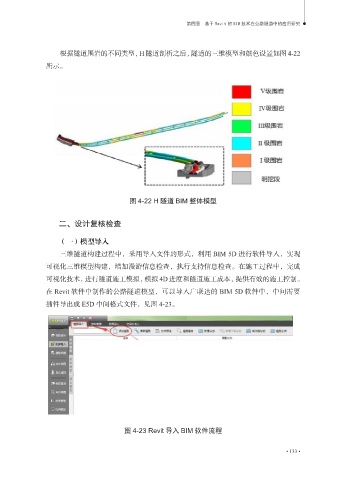

第四章 基于 Revit 的 BIM 技术在公路隧道中的应用研究
根据隧道围岩的不同类型，H 隧道剖析之后，隧道的三维模型和颜色设置如图 4-22
所示。
图 4-22 H 隧道 BIM 整体模型
二、设计复核检查
（一）模型导入
三维隧道构建过程中，采用导入文件的形式，利用 BIM 5D 进行软件导入，实现
可视化三维模型构建，增加漫游信息检查，执行支持信息检查。在施工过程中，完成
可视化技术，进行隧道施工模拟，模拟 4D 进度和隧道施工成本，提供有效的施工控制。
在 Revit 软件中制作的公路隧道模型，可以导入广联达的 BIM 5D 软件中，中间需要
插件导出成 E5D 中间格式文件，见图 4-23。
图 4-23 Revit 导入 BIM 软件流程
