（二）建立隧道构件库
Revit 软件安装隧道开口段的支撑结构和带钢棒的隧道模型。由于硬件条件有限，
无法将隧道内的所有锚杆全部用钢棒组装起来，因此选择了少量岩石空间大、支护方
式多样的典型断面进行安装。下面是 H 号隧道切口部分的支撑结构和使用 Revit 安装

的隧道锚。
族的组成构件参数信息（见图 4-8），在族中有原语信息的属性分属于不同的值，
属性的定义相同的，但是在建模过程中，带状的分布模式不同，所以应用不同的建模
方法，定义不同的数据类型，采用不同的构建族库，对文件进行管理，基于图形中的

用法或相似性对原语进行命名。

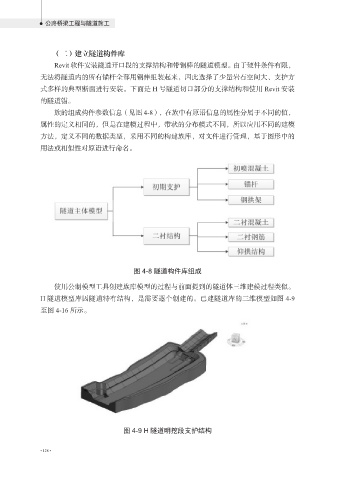

图 4-8 隧道构件库组成

使用公制模型工具创建族库模型的过程与前面提到的隧道体三维建模过程类似。
H 隧道模型库因隧道特有结构，是需要逐个创建的。已建隧道库的三维模型如图 4-9

至图 4-16 所示。

图 4-9 H 隧道明挖段支护结构
