第四章 基于 Revit 的 BIM 技术在公路隧道中的应用研究
构进行建模的具体过程如图 4-2 所示。

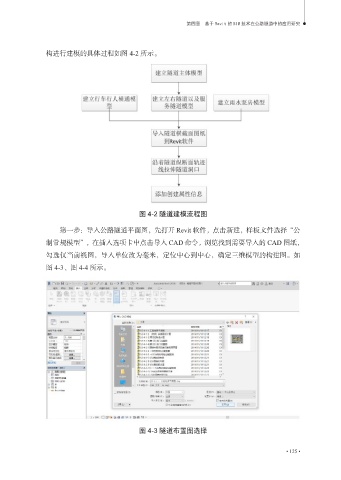

图 4-2 隧道建模流程图
第一步：导入公路隧道平面图，先打开 Revit 软件，点击新建，样板文件选择“公
制常规模型”，在插入选项卡中点击导入 CAD 命令，浏览找到需要导入的 CAD 图纸，
勾选仅当前视图，导入单位改为毫米，定位中心到中心，确定三维模型的构建图。如
图 4-3、图 4-4 所示。
图 4-3 隧道布置图选择
• 125 •
