第四章 基于 Revit 的 BIM 技术在公路隧道中的应用研究

成分为含砾砂质板岩、板岩，直径一般在 1~5cm。分布在隧道进口较平坦地带。②碎
石土：呈杂色，松散 ~ 稍密，稍湿，碎石含量约占 55%，主要成分为含砾砂质板岩，
棱角状，粒径一般在 2~25cm。钻孔揭露厚度约 0.70~1.40m。分布洞身坡顶及隧道洞
口山坡坡脚地带。

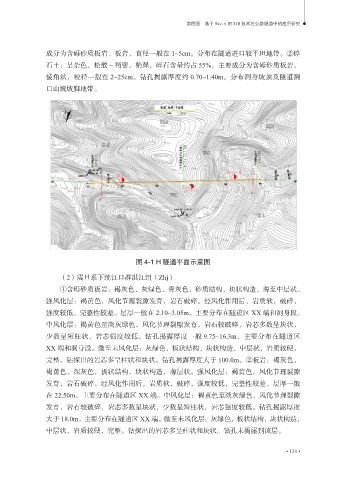

图 4-1 H 隧道平面示意图
（2）震旦系下统江口群洪江组（Zhj）

①含砾砂质板岩：褐灰色，灰绿色、青灰色，砂质结构，块状构造，薄至中层状。
强风化层：褐黄色，风化节理裂隙发育，岩石破碎。经风化作用后，岩质软，破碎，
强度较低，完整性较差。层厚一般在 2.10~3.05m。主要分布在隧道区 XX 端和洞身段。

中风化层：褐黄色至淡灰绿色，风化节理裂隙发育，岩石较破碎，岩芯多数呈块状，
少数呈短柱状，岩芯强度较低。钻孔揭露厚度一般 9.75~16.3m，主要分布在隧道区
XX 端和洞身段。微至未风化层：灰绿色，板状结构，块状构造，中层状，岩质较硬，
完整。钻探出的岩芯多呈柱状和块状。钻孔揭露厚度大于 100.0m。②板岩：褐灰色，

褐黄色、深灰色，板状结构，块状构造，薄层状。强风化层：褐黄色，风化节理裂隙
发育，岩石破碎。经风化作用后，岩质软，破碎，强度较低，完整性较差。层厚一般
在 22.50m。主要分布在隧道区 XX 端。中风化层：褐黄色至淡灰绿色，风化节理裂隙
发育，岩石较破碎，岩芯多数呈块状，少数呈短柱状，岩芯强度较低。钻孔揭露厚度

大于 18.0m，主要分布在隧道区 XX 端。微至未风化层：灰绿色，板状结构，块状构造，
中层状，岩质较硬，完整。钻探出的岩芯多呈柱状和块状。钻孔未揭露到该层。

• 121 •
