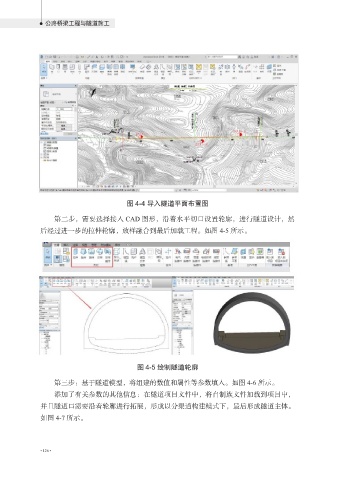

公路桥梁工程与隧道施工 图 4-4 导入隧道平面布置图 第二步,需要选择接入 CAD 图形,沿着水平切口设置轮廓,进行隧道设计,然 后经过进一步的拉伸轮廓,放样融合到最后加载工程。如图 4-5 所示。 图 4-5 绘制隧道轮廓 第三步:基于隧道模型,将组建的数值和属性等参数填入。如图 4-6 所示。 添加了有关参数的其他信息:在隧道项目文件中,将自制族文件加载到项目中, 并且隧道口需要沿着轮廓进行拓展,形成以分渠道构建模式下,最后形成隧道主体。 如图 4-7 所示。 • 126 •
