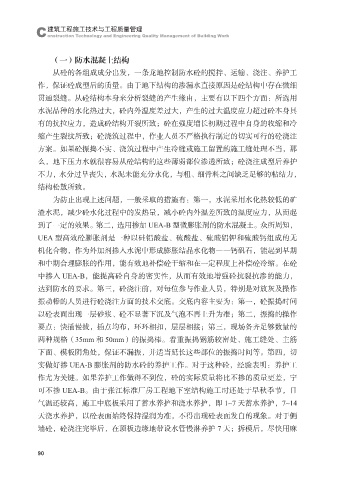

Page 98 - 建筑工程施工技术与工程质量管理

C 建筑工程施工技术与工程质量管理
onstruction Technology and Engineering Quality Management of Building Work

（一）防水混凝土结构
从砼的各组成成分出发，一条龙地控制防水砼的搅拌、运输、浇注、养护工
作，保证砼成型后的质量。由于地下结构的渗漏水直接原因是砼结构中存在微细

贯通裂缝。从砼结构本身来分析裂缝的产生缘由，主要有以下四个方面：所选用
水泥品种的水化热过大，砼内外温度差过大，产生的过大温度应力超过砼本身具
有的抗拉应力，造成砼结构开裂所致；砼在强度增长初期过程中自身的收缩和冷
缩产生裂纹所致；砼浇筑过程中，作业人员不严格执行制定的切实可行的砼浇注

方案。如果砼振捣不实、浇筑过程中产生冷缝或施工留置的施工缝处理不当，那
么，地下压力水就很容易从砼结构的这些薄弱部位渗透所致；砼浇注成型后养护
不力，水分过早丧失，水泥未能充分水化，与粗、细骨料之间缺乏足够的粘结力，
结构松散所致。

为防止出现上述问题，一般采取的措施有：第一，水泥采用水化热较低的矿
渣水泥，减少砼水化过程中的发热量，减小砼内外温差所致的温度应力，从而起
到了一定的效果。第二，选用掺加 UEA-B 型微膨胀剂的防水混凝土。众所周知，
UEA 型高效砼膨胀剂是一种以硅铝酸盐、硫酸盐、硫酸铝钾和硫酸钙组成的无

机化合物，作为外加剂掺入水泥中形成膨胀结晶水化物――钙矾石，能起到早期
和中期合理膨胀的作用，能有效地补偿砼干缩和在一定程度上补偿砼冷缩。在砼
中掺入 UEA-B，能提高砼自身的密实性，从而有效地增强砼抗裂抗渗的能力，
达到防水的要求。第三，砼浇注前，对每位参与作业人员，特别是对放灰及操作

振动棒的人员进行砼浇注方面的技术交底。交底内容主要为：第一，砼振捣时间
以砼表面出现一层砂浆、砼不显著下沉及气泡不再上升为准；第二，振捣的操作
要点：快插慢拔，插点均布，环环相扣，层层相接；第三，现场备齐足够数量的
两种规格（35mm 和 50mm）的振捣棒。着重振捣钢筋较密处、施工缝处、主筋

下面、模板阴角处，保证不漏振，并适当延长这些部位的振捣时间等。第四，切
实做好掺 UEA-B 膨胀剂的防水砼的养护工作。对于这种砼，经验表明：养护工
作尤为关键。如果养护工作做得不到位，砼的实际质量将比不掺的质量更差，宁
可不掺 UEA-B。由于张江标准厂房工程地下室结构施工时还处于早秋季节，日
气温还较高，施工中底板采用了蓄水养护和浇水养护，即 1~7 天蓄水养护，7~14

天浇水养护，以砼表面始终保持湿润为准，不得出现砼表面发白的现象。对于侧
墙砼，砼浇注完毕后，在顶板边缘地带设水管慢淋养护 7 天；拆模后，尽快用麻

90
