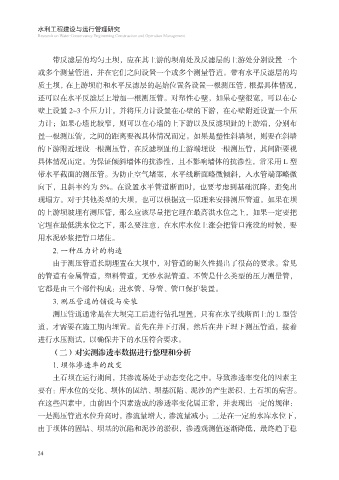

带反滤层的均匀土坝，应在其上游的坝肩处及反滤层的上游处分别设置一个
或多个测量管道，并在它们之间设置一个或多个测量管道。带有水平反滤层的均
质土坝，在上游坝肩和水平反滤层的起始位置各设置一根测压管，根据具体情况，

还可以在水平反滤层上增加一根测压管。对塑性心壁，如果心壁很宽，可以在心
壁上设置 2~3 个压力计，并将压力计设置在心壁的下游，在心壁附近设置一个压
力计；如果心墙比较窄，则可以在心墙的上下游以及反滤坝趾的上游端，分别布
置一根测压管，之间的距离要视具体情况而定。如果是塑性斜墙坝，则要在斜墙

的下游附近埋设一根测压管，在反滤坝趾的上游端埋设一根测压管，其间距要视
具体情况而定。为保证倾斜墙体的抗渗性，且不影响墙体的抗渗性，常采用 L 型
带水平截面的测压管。为防止空气堵塞，水平线断面略微倾斜，入水管端部略微
向下，且斜率约为 5%。在设置水平管道断面时，也要考虑到基础沉降，避免出

现塌方。对于其他类型的大坝，也可以根据这一原理来安排测压管道。如果在坝
的上游坝坡埋有测压管，那么应该尽量把它埋在最高洪水位之上，如果一定要把
它埋在最低洪水位之下，那么要注意，在水库水位上涨会把管口淹没的时候，要
用水泥砂浆把管口堵住。

2. 一种压力计的构造
由于测压管道长期埋置在大坝中，对管道的耐久性提出了很高的要求。常见
的管道有金属管道，塑料管道，无砂水泥管道。不管是什么类型的压力测量管，
它都是由三个部件构成：进水管、导管、管口保护装置。

3. 测压管道的铺设与安装
测压管道通常是在大坝完工后进行钻孔埋置，只有在水平线断面上的 L 型管
道，才需要在施工期内埋置。首先在井下打洞，然后在井下埋下测压管道，接着
进行水压测试，以确保井下的水压符合要求。

（二）对实测渗透率数据进行整理和分析
1. 坝体渗透率的改变
土石坝在运行期间，其渗流场处于动态变化之中。导致渗透率变化的因素主
要有：库水位的变化、坝体的固结、坝基沉陷、泥沙的产生淤积、土石坝的病害。

在这些因素中，由前四个因素造成的渗透率变化属正常，并表现出一定的规律：
一是测压管道水位升高时，渗流量增大，渗流量减小；二是在一定的水库水位下，
由于坝体的固结、坝基的沉陷和泥沙的淤积，渗透观测值逐渐降低，最终趋于稳
