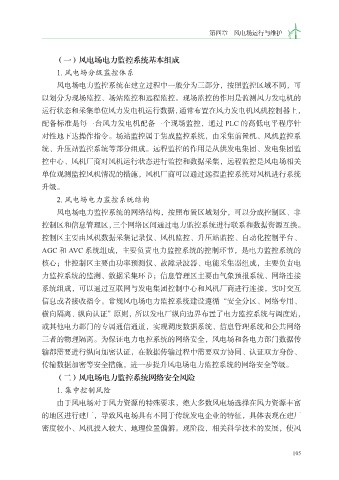

第四章 风电场运行与维护

（一）风电场电力监控系统基本组成
1. 风电场分级监控体系
风电场电力监控系统在建立过程中一般分为三部分，按照监控区域不同，可

以划分为现场监控、场站监控和远程监控。现场监控的作用是监测风力发电机的
运行状态和采集单位风力发电机运行数据，通常布置在风力发电机风机控制器上，
配备标准是每一台风力发电机配备一个现场监控，通过 PLC 的高低电平程序针
对性地下达操作指令。场站监控属于集成监控系统，由采集前置机、风机监控系

统、升压站监控系统等部分组成。远程监控的作用是从供发电集团、发电集团监
控中心、风机厂商对风机运行状态进行监控和数据采集，远程监控是风电场相关
单位观测监控风机情况的措施，风机厂商可以通过远程监控系统对风机进行系统
升级。

2. 风电场电力监控系统结构
风电场电力监控系统的网络结构，按照布置区域划分，可以分成控制区、非
控制区和信息管理区，三个网络区间通过电力监控系统进行联系和数据资源互换。
控制区主要由风机数据采集记录仪、风机监控、升压站监控、自动化控制平台、

AGC 和 AVC 系统组成，主要负责电力监控系统的控制环节，是电力监控系统的
核心；非控制区主要由功率预测仪、故障录波器、电能采集器组成，主要负责电
力监控系统的监测、数据采集环节；信息管理区主要由气象预报系统、网络连接
系统组成，可以通过互联网与发电集团控制中心和风机厂商进行连接，实时交互

信息或者接收指令。常规风电场电力监控系统建设遵循“安全分区、网络专用、
横向隔离、纵向认证”原则，所以发电厂纵向边界布置了电力监控系统与调度站，
或其他电力部门的专属通信通道，实现调度数据系统、信息管理系统和公共网络
三者的物理隔离。为保证电力电控系统的网络安全，风电场和各电力部门数据传

输都需要进行纵向加密认证，在数据传输过程中需要双方协同、认证双方身份、
传输数据加密等安全措施，进一步提升风电场电力监控系统的网络安全等级。
（二）风电场电力监控系统网络安全风险
1. 集中控制风险

由于风电场对于风力资源的特殊要求，绝大多数风电场选择在风力资源丰富
的地区进行建厂，导致风电场具有不同于传统发电企业的特征，具体表现在建厂
密度较小、风机投入较大、地理位置偏僻。现阶段，相关科学技术的发展，使风
