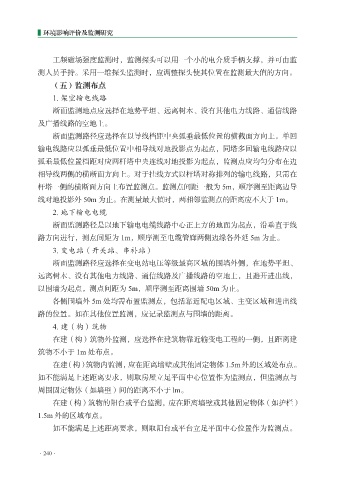

Page 254 - 环境影响评价及监测研究

环境影响评价及监测研究

工频磁场强度监测时，监测探头可以用一个小的电介质手柄支撑，并可由监
测人员手持。采用一维探头监测时，应调整探头使其位置在监测最大值的方向。
（五）监测布点

1. 架空输电线路
断面监测地点应选择在地势平坦、远离树木、没有其他电力线路、通信线路
及广播线路的空地上。
断面监测路径应选择在以导线档距中央弧垂最低位置的横截面方向上。单回

输电线路应以弧垂最低位置中相导线对地投影点为起点，同塔多回输电线路应以
弧垂最低位置档距对应两杆塔中央连线对地投影为起点，监测点应均匀分布在边
相导线两侧的横断面方向上。对于挂线方式以杆塔对称排列的输电线路，只需在
杆塔一侧的横断面方向上布置监测点。监测点间距一般为 5m，顺序测至距离边导

线对地投影外 50m 为止。在测量最大值时，两相邻监测点的距离应不大于 1m。
2. 地下输电电缆
断面监测路径是以地下输电电缆线路中心正上方的地面为起点，沿垂直于线
路方向进行，测点间距为 1m，顺序测至电缆管廊两侧边缘各外延 5m 为止。

3. 变电站（开关站、串补站）
断面监测路径应选择在变电站电压等级最高区域的围墙外侧，在地势平坦、
远离树木、没有其他电力线路、通信线路及广播线路的空地上，且避开进出线，
以围墙为起点，测点间距为 5m，顺序测至距离围墙 50m 为止。

各侧围墙外 5m 处均需布置监测点，包括靠近配电区域、主变区域和进出线
路的位置。如在其他位置监测，应记录监测点与围墙的距离。
4. 建（构）筑物
在建（构）筑物外监测，应选择在建筑物靠近输变电工程的一侧，且距离建

筑物不小于 1m 处布点。
在建（构）筑物内监测，应在距离墙壁或其他固定物体 1.5m 外的区域处布点。
如不能满足上述距离要求，则取房屋立足平面中心位置作为监测点，但监测点与
周围固定物体（如墙壁）间的距离不小于 lm。

在建（构）筑物的阳台或平台监测，应在距离墙壁或其他固定物体（如护栏）
1.5m 外的区域布点。
如不能满足上述距离要求，则取阳台或平台立足平面中心位置作为监测点。

·240·
