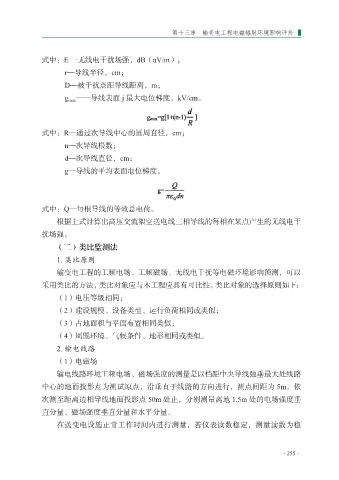

第十三章 输变电工程电磁辐射环境影响评价
式中：E 一无线电干扰场强，dB（uV/m）；
r—导线半径，cm；
D—被干扰点距导线距离，m；
g max ——导线表面 j 最大电位梯度，kV/cm。
式中：R—通过次导线中心的圆周直径，cm；
n—次导线根数；
d—次导线直径，cm；
g—导线的平均表面电位梯度。
式中：Q—每根导线的等效总电荷。
根据上式计算出高压交流架空送电线三相导线的每相在某点产生的无线电干
扰场强。
（二）类比监测法
1. 类比原则
输变电工程的工频电场、工频磁场、无线电干扰等电磁环境影响预测，可以
采用类比的方法，类比对象应与木工程应具有可比性。类比对象的选择原则如下：
（1）电压等级相同；
（2）建设规模、设备类型、运行负荷相同或类似；
（3）占地面积与平面布置相同类似；
（4）周围环境、气候条件、地形相同或类似。
2. 输电线路
（1）电磁场
输电线路环境工频电场、磁场强度的测量是以档距中央导线弛垂最大处线路
中心的地面投影点为测试原点，沿垂直于线路的方向进行，测点间距为 5m，依
次测至距离边相导线地面投影点 50m 处止，分别测量离地 1.5m 处的电场强度垂
直分量、磁场强度垂直分量和水平分量。
在送变电设施正常工作时间内进行测量，若仪表读数稳定，测量读数为稳
·255·
