第十章 减振垫碎石道床施工技术

范围内，在混凝土浇筑前需将其全部拔出，以免影响减振功能。
（三）挡墙、基础找平层施工
工序说明：

①基底及挡墙每 12.5m 左右设置一处 20mm 宽伸缩缝，伸缩缝设置方法与整
体道床伸缩缝相同。
②基底及挡墙均采用 C40 混凝土，混凝土最小保护层厚度 40mm，混凝土浇
筑需延伸至隧道边墙。

③基底设置一到两层钢筋网，钢筋采用 HRB400 级螺纹钢筋。
④部分基底及挡墙需在结构底板做植筋处理。
⑤基底表面平整度要求 5mm/m，挡墙顶面与板侧道床面同高。
⑥基底中部设 300mm 宽基底中心水沟，水沟上方加设带孔眼的钢板作为水

沟盖板。
先施工挡墙，待挡墙模板拆除后，再进行基础找平层施工。
根据图纸在隧道底板上用石灰粉标出侧墙内侧位置，再根据基标高程算出挡

墙模板的高度，选择略高于道床表面的钢模。用全站仪侧出钢模顶部的标高，每
隔 2m 一测，再根据各测点处的轨面标高推算出各测点的挡墙高程，然后算出各
测点至挡墙表面的高度，并用墨线依次弹出挡墙混凝土浇筑高度线（见图 10-3~
图 10-6）。

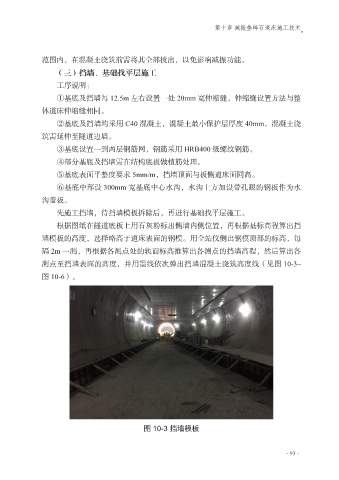

图 10-3 挡墙模板
