地铁轨道施工技术

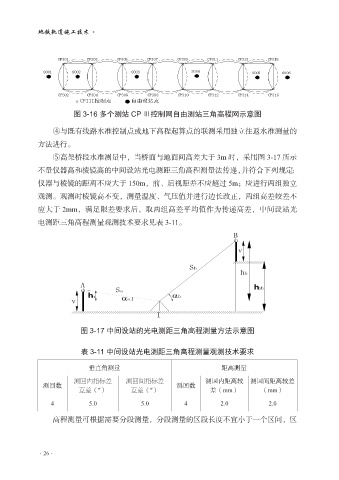

图 3-16 多个测站 CP Ⅲ控制网自由测站三角高程网示意图
④与既有线路水准控制点或地下高程起算点的联测采用独立往返水准测量的
方法进行。
⑤高架桥段水准测量中，当桥面与地面间高差大于 3m 时，采用图 3-17 所示
不量仪器高和棱镜高的中间设站光电测距三角高程测量法传递，并符合下列规定：
仪器与棱镜的距离不应大于 150m，前、后视距差不应超过 5m；应进行两组独立
观测。观测时棱镜高不变，测量温度、气压值并进行边长改正，两组高差较差不
应大于 2mm，满足限差要求后，取两组高差平均值作为传递高差，中间设站光
电测距三角高程测量观测技术要求见表 3-11。
B
v
Sb
hb
A hab
Sa
ha αb
v αa
I
图 3-17 中间设站的光电测距三角高程测量方法示意图
表 3-11 中间设站光电测距三角高程测量观测技术要求
垂直角测量 距离测量
测回内指标差 测回间指标差 测回内距离较 测回间距离较差
测回数 测回数
互差（″） 互差（″） 差（mm） （mm）
4 5.0 5.0 4 2.0 2.0
高程测量可根据需要分段测量，分段测量的区段长度不宜小于一个区间，区
