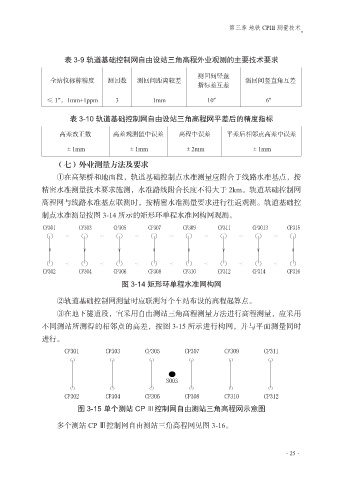

第三章 地铁 CPIII 测量技术
表 3-9 轨道基础控制网自由设站三角高程外业观测的主要技术要求
测回间竖盘
全站仪标称精度 测回数 测回间距离较差 测回间竖直角互差
指标差互差
≤ 1″，1mm+1ppm 3 1mm 10″ 6″
表 3-10 轨道基础控制网自由设站三角高程网平差后的精度指标
高差改正数 高差观测值中误差 高程中误差 平差后相邻点高差中误差
±1mm ±1mm ±2mm ±1mm
（七）外业测量方法及要求
①在高架桥和地面段，轨道基础控制点水准测量应附合于线路水准基点，按
精密水准测量技术要求施测，水准路线附合长度不得大于 2km。轨道基础控制网
高程网与线路水准基点联测时，按精密水准测量要求进行往返观测。轨道基础控
制点水准测量按图 3-14 所示的矩形环单程水准网构网观测。
图 3-14 矩形环单程水准网构网
②轨道基础控制网测量时应联测每个车站布设的高程起算点。
③在地下隧道段，宜采用自由测站三角高程测量方法进行高程测量，应采用
不同测站所测得的相邻点的高差，按图 3-15 所示进行构网，并与平面测量同时
进行。
图 3-15 单个测站 CP Ⅲ控制网自由测站三角高程网示意图
多个测站 CP Ⅲ控制网自由测站三角高程网见图 3-16。
·25·
