地铁轨道施工技术

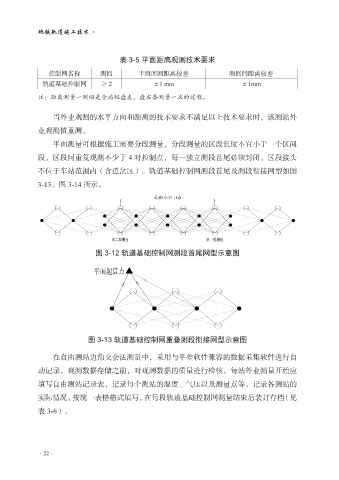

表 3-5 平面距离观测技术要求
控制网名称 测回 半测回间距离较差 测回间距离较差
轨道基础控制网 ≥ 2 ±1 mm ±1mm
注：距离测量一测回是全站仪盘左、盘右各测量一次的过程。
当外业观测的水平方向和距离的技术要求不满足以上技术要求时，该测站外
业观测值重测。
平面测量可根据施工需要分段测量，分段测量的区段长度不宜小于一个区间
段，区段间重复观测不少于 4 对控制点，每一独立测段首尾必须封闭。区段接头
不位于车站范围内（含道岔区）。轨道基础控制网测段首尾及测段衔接网型如图
3-13、图 3-14 所示。
重叠区CPIII点
图 3-12 轨道基础控制网测段首尾网型示意图
图 3-13 轨道基础控制网重叠测段衔接网型示意图
在自由测站边角交会法测量中，采用与平差软件兼容的数据采集软件进行自
动记录，观测数据存储之前，对观测数据的质量进行检核。每站外业测量开始应
填写自由测站记录表，记录每个测站的温度、气压以及测量点等。记录各测站的
实际情况，按统一表格格式填写，在每段轨道基础控制网测量结束后装订存档（见
表 3-6）。
