第四章 长轨枕整体道床施工技术
杆固定，采用轨距控制装置将轨弦组装成 25m 轨排。

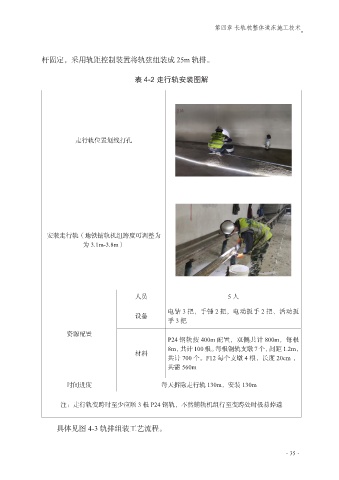

表 4-2 走行轨安装图解
走行轨位置划线打孔
安装走行轨（地铁铺轨机组跨度可调整为
为 3.1m-3.8m）
人员 5 人
电钻 3 把，手锤 2 把，电动扳手 2 把、活动扳
设备
手 3 把
资源配置
P24 钢轨按 400m 配置，双侧共计 800m，每根
8m，共计 100 根。每根钢轨支墩 7 个，间距 1.2m，
材料
共计 700 个。F12 每个支墩 4 根，长度 20cm ，
共需 560m
时间进度 每天拆除走行轨 130m，安装 130m
注：走行轨变跨时至少应顺 3 根 P24 钢轨，不然铺轨机组行至变跨处时极易掉道
具体见图 4-3 轨排组装工艺流程。
