第四章 长轨枕整体道床施工技术

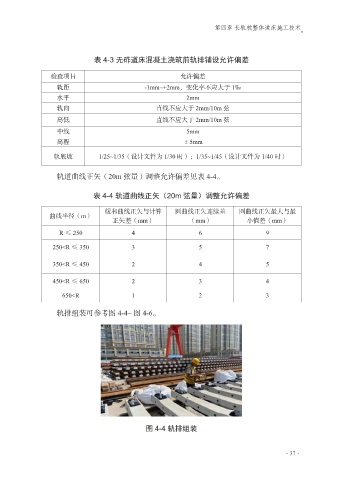

表 4-3 无砟道床混凝土浇筑前轨排铺设允许偏差
检查项目 允许偏差
轨距 -1mm~+2mm，变化率不应大于 1‰
水平 2mm
轨向 直线不应大于 2mm/10m 弦
高低 直线不应大于 2mm/10m 弦
中线 5mm
高程 ±5mm
轨底坡 1/25~1/35（设计文件为 1/30 时）；1/35~1/45（设计文件为 1/40 时）
轨道曲线正矢（20m 弦量）调整允许偏差见表 4-4。
表 4-4 轨道曲线正矢（20m 弦量）调整允许偏差
缓和曲线正矢与计算 圆曲线正矢连续差 圆曲线正矢最大与最
曲线半径（m）
正矢差（mm） （mm） 小值差（mm）
R ≤ 250 4 6 9
250<R ≤ 350 3 5 7
350<R ≤ 450 2 4 5
450<R ≤ 650 2 3 4
650<R 1 2 3
轨排组装可参考图 4-4~ 图 4-6。
图 4-4 轨排组装
·37·
