第六章 钢弹簧浮置板整体道床施工技术
二、施工流程
施工准备→基底清理、凿毛→铺轨基标测设→线路复测及限界检查→基底标
高控制线测定→基底钢筋的绑扎→基底水沟模板安装→基底混凝土浇筑→基底检
查与整修→水沟盖板安装及隔离膜铺设→轨排组装、隔振器安放、钢筋安装→钢
筋笼吊装、洞内运输→配件安装→轨道调整→浇筑浮置板道床混凝土→现场清理
及密封→测量点布设→内套筒安装→顶升作业→收尾工作。
具体操作工序见图 6-1~ 图 6-12。

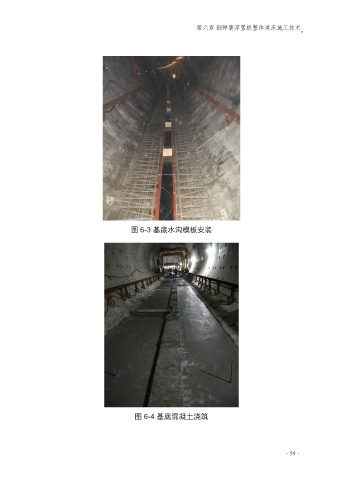

图 6-3 基底水沟模板安装
图 6-1 基底标高控制线测定
图 6-2 基底钢筋的绑扎
图 6-4 基底混凝土浇筑
