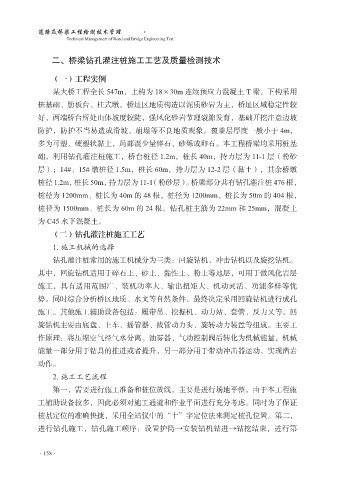

二、桥梁钻孔灌注桩施工工艺及质量检测技术

（一）工程实例

某大桥工程全长 547m，上构为 18×30m 连续预应力混凝土 T 梁，下构采用
桩基础、肋板台、柱式墩。桥址区地质构造以泥质砂岩为主，桥址区域稳定性较
好，两端桥台所处山体坡度较陡，强风化砂岩节理裂隙发育，基础开挖注意边坡
防护，防护不当易造成滑坡、崩塌等不良地质现象。覆盖层厚度一般小于 4m，

多为可塑、硬塑状黏土，局部混少量碎石、砂砾或卵石。本工程桥梁均采用桩基
础，利用钻孔灌注桩施工，桥台桩径 1.2m，桩长 40m，持力层为 11-1 层（粉砂
层）；14#、15# 墩桩径 1.5m，桩长 60m，持力层为 12-2 层（黏土），其余桥墩

桩径 1.2m，桩长 50m，持力层为 11-1（粉砂层）。桥梁部分共有钻孔灌注桩 476 根，
桩径为 1200mm、桩长为 40m 的 48 根，桩径为 1200mm、桩长为 50m 的 404 根，
桩径为 1500mm、桩长为 60m 的 24 根。钻孔桩主筋为 22mm 和 25mm，混凝土
为 C45 水下混凝土。

（二）钻孔灌注桩施工工艺
1. 施工机械的选择
钻孔灌注桩常用的施工机械分为三类：回旋钻机、冲击钻机以及旋挖钻机。

其中，回旋钻机适用于碎石土、砂土、黏性土、粉土等地层，可用于微风化岩层
施工，具有适用范围广、装机功率大、输出扭矩大、机动灵活、功能多样等优
势。同时综合分析桥区地质、水文等自然条件，最终决定采用回旋钻机进行成孔
施工。其他施工辅助设备包括：履带吊、挖掘机、动力站、套管、反力叉等。回

旋钻机主要由底盘、上车、摇管器、拔管动力头、旋转动力装置等组成。主要工
作原理：将压缩空气经气水分离、油雾器、气动控制阀后转化为机械能量，机械
能量一部分用于钻具的推进或者提升，另一部分用于带动冲击器运动，实现凿岩

动作。
2. 施工工艺流程
第一，需要进行施工准备和桩位放线，主要是进行场地平整，由于本工程施

工辅助设备较多，因此必须对施工通道和作业平面进行充分考虑。同时为了保证
桩基定位的准确快捷，采用全站仪中的“十”字定位法来测定桩孔位置。第二，
进行钻孔施工，钻孔施工顺序：设置护筒→安装钻机钻进→钻挖结束，进行第
