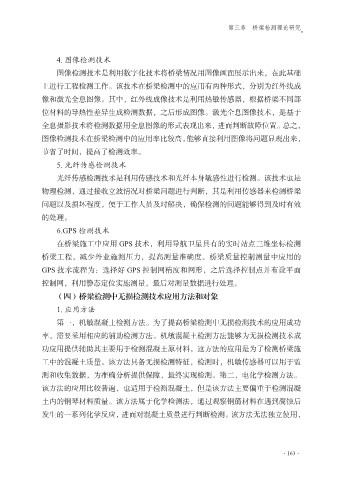

Page 171 - 道路及桥梁工程检测技术管理

第三章 桥梁检测理论研究

4. 图像检测技术
图像检测技术是利用数字化技术将桥梁情况用图像画面展示出来，在此基础
上进行工程检测工作。该技术在桥梁检测中的应用有两种形式，分别为红外线成

像和激光全息图像。其中，红外线成像技术是利用热敏传感器，根据桥梁不同部
位材料的导热性差异生成检测数据，之后形成图像。激光全息图像技术，是基于

全息摄影技术将检测数据用全息图像的形式表现出来，进而判断故障位置。总之，
图像检测技术在桥梁检测中的应用率比较高，能够直接利用图像将问题显现出来，
节省了时间，提高了检测效率。
5. 光纤传感检测技术

光纤传感检测技术是利用传感技术和光纤本身敏感性进行检测。该技术也是
物理检测，通过接收立波情况对桥梁问题进行判断，其是利用传感器来检测桥梁

问题以及损坏程度，便于工作人员及时解决，确保检测的问题能够得到及时有效
的处理。
6.GPS 检测技术
在桥梁施工中应用 GPS 技术，利用导航卫星具有的实时站点三维坐标检测

桥梁工程，减少外业施测压力，提高测量准确度。桥梁质量控制测量中应用的
GPS 技术流程为：选择好 GPS 控制网精度和网形，之后选择控制点并布设平面
控制网，利用静态定位实施测量，最后对测量数据进行处理。

（四）桥梁检测中无损检测技术应用方法和对象
1. 应用方法
第一，机敏混凝土检测方法。为了提高桥梁检测中无损检测技术的应用成功

率，需要采用相应的辅助检测方法。机敏混凝土检测方法能够为无损检测技术成
功应用提供辅助其主要用于检测混凝土原材料，这方法的应用是为了检测桥梁施
工中的混凝土质量。该方法具备无损检测特征，检测时，机敏传感器可以用于监

测和收集数据，为准确分析提供保障，最终实现检测。第二，电化学检测方法。
该方法的应用比较普遍，也适用于检测混凝土，但是该方法主要偏重于检测混凝
土内的钢琴材料质量。该方法属于化学检测法，通过观察钢筋材料在遇到腐蚀后

发生的一系列化学反应，进而对混凝土质量进行判断检测。该方法无法独立使用，

·163·
