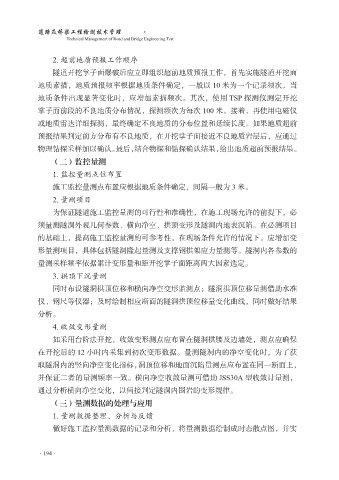

2. 超前地质预报工作顺序
隧道开挖掌子面爆破后应立即组织超前地质预报工作，首先实施隧道开挖面
地质素描，地质预报频率根据地质条件确定，一般以 10 米为一个记录频次，当

地质条件出现显著变化时，应增加素描频次。其次，使用 TSP 探测仪测定开挖
掌子面前段的不良地质分布情况，探测频次为每次 100 米。接着，再使用电磁仪
或地质雷达详细探测，最终确定不良地质的分布位置和延续长度。如果地质超前
预报结果判定前方分布有不良地质，在开挖掌子面接近不良地质岩层后，应通过

物理钻探采样加以确认。最后，结合物探和钻探确认结果，给出地质超前预报结果。
（二）监控量测
1. 监控量测点位布置
施工监控量测点布置应根据地质条件确定，间隔一般为 3 米。

2. 量测项目
为保证隧道施工监控量测的可行性和准确性，在施工现场允许的前提下，必
须量测隧洞外观几何参数、横向净空、拱顶变形及隧洞内地表沉陷。在必测项目
的基础上，提高施工监控量测的可参考性，在现场条件允许的情况下，应增加变

形量测项目，具体包括隧洞隆起量测及支撑钢拱架应力量测等。隧洞内各参数的
量测采样频率依据累计变形量和距开挖掌子面距离两大因素选定。
3. 拱顶下沉量测
同时布设隧洞拱顶位移和横向净空变形监测点；隧洞拱顶位移量测借助水准

仪、钢尺等仪器；及时绘制相应断面的隧洞拱顶位移量变化曲线，同时做好结果
分析。
4. 收敛变形量测
如采用台阶法开挖，收敛变形测点应布置在隧洞拱腰及边墙处，测点应确保

在开挖后的 12 小时内采集到初次变形数据。量测隧洞内的净空变化时，为了获
取隧洞内的竖向净空变化指标，洞顶位移和地面沉陷量测点应布置在同一断面上，
并保证二者的量测频率一致。横向净空收敛量测可借助 JSS30A 型收敛计量测，
通过分析横向净空变化，以间接判定隧洞内围岩的变形规律。

（三）量测数据的处理与应用
1. 量测数据整理、分析与反馈
做好施工监控量测数据的记录和分析，将量测数据绘制成时态散点图，并实
