第十一章 高架桥轨道施工技术

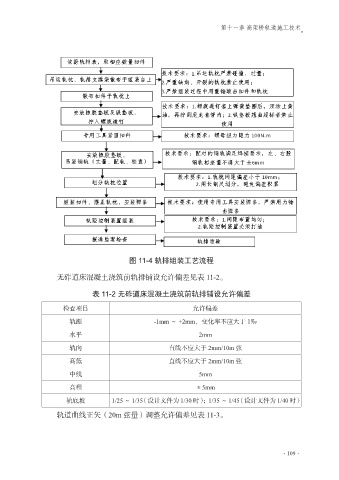

图 11-4 轨排组装工艺流程
无砟道床混凝土浇筑前轨排铺设允许偏差见表 11-2。
表 11-2 无砟道床混凝土浇筑前轨排铺设允许偏差
检查项目 允许偏差
轨距 -1mm ～ +2mm，变化率不应大于 1‰
水平 2mm
轨向 直线不应大于 2mm/10m 弦
高低 直线不应大于 2mm/10m 弦
中线 5mm
高程 ±5mm
轨底坡 1/25 ～ 1/35（设计文件为 1/30 时）；1/35 ～ 1/45（设计文件为 1/40 时）
轨道曲线正矢（20m 弦量）调整允许偏差见表 11-3。
