地铁轨道施工技术

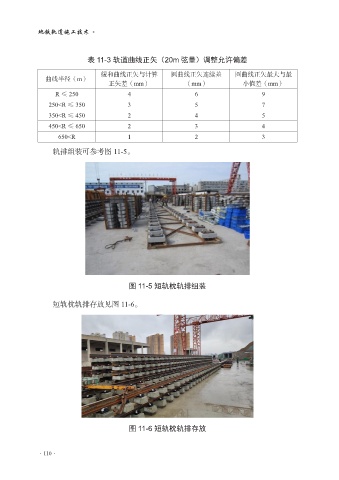

表 11-3 轨道曲线正矢（20m 弦量）调整允许偏差
缓和曲线正矢与计算 圆曲线正矢连续差 圆曲线正矢最大与最
曲线半径（m）
正矢差（mm） （mm） 小值差（mm）
R ≤ 250 4 6 9
250<R ≤ 350 3 5 7
350<R ≤ 450 2 4 5
450<R ≤ 650 2 3 4
650<R 1 2 3
轨排组装可参考图 11-5。
图 11-5 短轨枕轨排组装
短轨枕轨排存放见图 11-6。
图 11-6 短轨枕轨排存放
