第十一章 高架桥轨道施工技术

（六）轨排的运输与组织
轨排在存放台位用门式起重机吊放到平板车上，轨道车推至道床混凝土已
施工完毕且强度已经达到 70％设计强度的地段，再用两台铺轨机组倒运至待铺

位置。
施工注意事项：①装车时轨排间应放置垫木，且后铺轨排先装车，先铺轨排
后装车。②运输轨排时，轨排与平板间要绑扎牢固。③停车时要及时放入铁靴，

防止平板车滑行。④两台铺轨机组共同作业时，要专人指挥，口令统一、清晰，
司机操作熟练，配合默契。

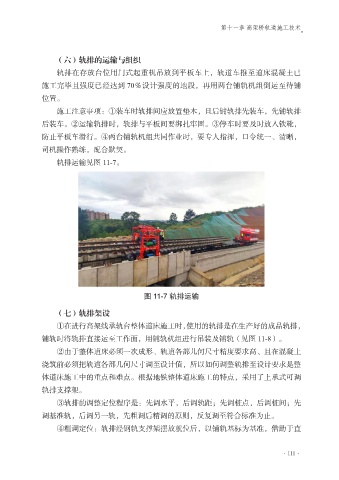

轨排运输见图 11-7。

图 11-7 轨排运输

（七）轨排架设
①在进行高架线承轨台整体道床施工时，使用的轨排是在生产好的成品轨排，
铺轨时将轨排直接运至工作面，用铺轨机组进行吊装及铺轨（见图 11-8）。

②由于整体道床必须一次成形、轨道各部几何尺寸精度要求高、且在混凝土
浇筑前必须把轨道各部几何尺寸调至设计值，所以如何调整轨排至设计要求是整
体道床施工中的重点和难点。根据地铁整体道床施工的特点，采用了上承式可调
轨排支撑架。

③轨排的调整定位程序是：先调水平，后调轨距；先调桩点，后调桩间；先
调基准轨，后调另一轨，先粗调后精调的原则，反复调至符合标准为止。
④粗调定位：轨排经钢轨支撑架摆放就位后，以铺轨基标为基准，借助于直
