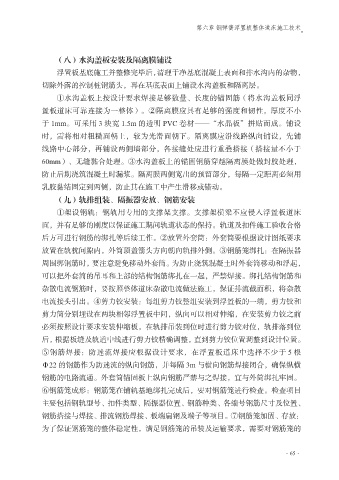

第六章 钢弹簧浮置板整体道床施工技术

（八）水沟盖板安装及隔离膜铺设
浮置板基底施工并整修完毕后，清理干净基底混凝土表面和排水沟内的杂物，
切除外露的控制桩钢筋头，再在基底表面上铺设水沟盖板和隔离层。

①水沟盖板上按设计要求焊接足够数量、长度的锚固筋（将水沟盖板同浮
置板道床可靠连接为一整体）。②隔离膜应具有足够的强度和韧性，厚度不小
于 1mm。可采用 3 块宽 1.5m 的透明 PVC 卷材——“水晶板”拼贴而成。铺设
时，需将相对粗糙面朝上，较为光滑面朝下。隔离膜应沿线路纵向铺设，先铺

线路中心部分，再铺设两侧墙部分，各接缝处应进行重叠搭接（搭接量不小于
60mm）、无缝黏合处理。③水沟盖板上的锚固钢筋穿越隔离膜处做封胶处理，
防止后期浇筑混凝土时漏浆。隔离膜两侧宽出的预留部分，每隔一定距离必须用
乳胶黏结固定到两侧，防止其在施工中产生滑移或错动。

（九）轨排组装、隔振器安放、钢筋安装
①架设钢轨：钢轨用专用的支撑架支撑。支撑架横梁不应侵入浮置板道床
面，并有足够的刚度以保证施工期间轨道状态的保持。轨道及扣件施工验收合格
后方可进行钢筋的绑扎等后续工作。②放置外套筒：外套筒要根据设计图纸要求

放置在轨枕间隙内，外筒顶盖箭头方向朝向轨排外侧。③钢筋笼绑扎：在隔振器
周围绑钢筋时，要注意避免移动外套筒。为防止浇筑混凝土时外套筒移动和浮起，
可以把外套筒的吊耳和上部的结构钢筋绑扎在一起，严禁焊接。绑扎结构钢筋和
杂散电流钢筋时，要按照整体道床杂散电流做法施工，保证排流截面积，将杂散

电流接头引出。④剪力铰安装：每组剪力铰整组安装到浮置板的一端，剪力铰和
剪力筒分别埋设在两块相邻浮置板中间，纵向可以相对伸缩，在安装剪力铰之前
必须按照设计要求安装伸缩板，在轨排吊装到位时进行剪力铰对位，轨排落到位
后，根据板缝及轨道中线进行剪力铰精确调整，直到剪力铰位置调整到设计位置。

⑤钢筋焊接：防迷流焊接应根据设计要求，在浮置板道床中选择不少于 5 根
Φ22 的钢筋作为防迷流的纵向钢筋，并每隔 3m 与横向钢筋焊接闭合，确保纵横
钢筋的电路流通。外套筒锚固板上纵向钢筋严禁与之焊接，宜与外筒绑扎牢固。
⑥钢筋笼成形：钢筋笼在铺轨基地绑扎完成后，要对钢筋笼进行检查。检查项目

主要包括钢轨型号、扣件类型、隔振器位置、钢筋种类、各编号钢筋尺寸及位置、
钢筋搭接与焊接、排流钢筋焊接、板端扁钢及端子等项目。⑦钢筋笼加固、存放：
为了保证钢筋笼的整体稳定性，满足钢筋笼的吊装及运输要求，需要对钢筋笼的

·65·
