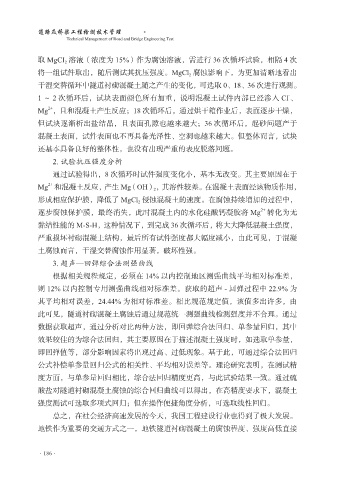

Page 194 - 道路及桥梁工程检测技术管理

道路及桥梁工程检测技术管理
Technical Management of Road and Bridge Engineering Test

取 MgCI 2 溶液（浓度为 15%）作为腐蚀溶液，需进行 36 次循环试验，相隔 4 次
将一组试件取出，随后测试其抗压强度。MgCl 2 腐蚀影响下，为更加清晰地看出
干湿交替循环中隧道衬砌混凝土随之产生的变化，可选取 0、18、36 次进行观测。
-
1 ～ 2 次循环后，试块表面颜色所有加重，说明混凝土试件内部已经渗入 Cl 、
2+
Mg ，且和混凝土产生反应；18 次循环后，通过烘干箱作业后，表面逐步干燥，
但试块逐渐析出盐结晶，且表面孔隙也越来越大；36 次循环后，起砂问题产于
混凝土表面，试件表面也不再具备光泽性、空洞也越来越大。但整体而言，试块

还基本具备良好的整体性，也没有出现严重的表皮脱落问题。
2. 试验抗压强度分析
通过试验得出，8 次循环时试件强度变化小，基本无改变。其主要原因在于
2+
Mg 和混凝土反应，产生 Mg（OH） 2 ，其溶性较差。在混凝土表面经该物质作用，
形成相应保护膜，降低了 MgCl 2 侵蚀混凝土的速度。在腐蚀持续增加的过程中，
2+
逐步腐蚀保护膜，最终消失，此时混凝土内的水化硅酸钙凝胶将 Mg 转化为无
黏结性能的 M-S-H，这种情况下，到完成 36 次循环后，将大大降低混凝土强度，
严重损坏衬砌混凝土结构，最后所有试件强度都大幅度减小，由此可见，于混凝

土腐蚀而言，干湿交替腐蚀作用显著，破坏性强。
3. 超声—回弹综合法测强曲线
根据相关规程规定，必须在 14% 以内控制地区测强曲线平均相对标准差，
则 12% 以内控制专用测强曲线相对标准差。获取的超声 - 回弹过程中 22.9% 为

其平均相对误差，24.44% 为相对标准差。相比规范规定值，该值多出许多，由
此可见，隧道衬砌混凝土腐蚀后通过规范统一测强曲线检测强度并不合理。通过
数据获取超声，通过分析对比两种方法，即回弹综合法回归、单参量回归，其中
效果较佳的为综合法回归，其主要原因在于描述混凝土强度时，如选取单参量，

即回弹值等，部分影响因素将出现过高、过低现象。基于此，可通过综合法回归
公式补偿单参量回归公式的相关性、平均相对误差等。理论研究表明，在测试精
度方面，与单参量回归相比，综合法回归精度更高，与此试验结果一致。通过硫
酸盐对隧道衬砌混凝土腐蚀的综合回归曲线可以得出，在高精度要求下，混凝土

强度测试可选取多项式回归；但在操作便捷角度分析，可选取线性回归。
总之，在社会经济高速发展的今天，我国工程建设行业也得到了极大发展。
地铁作为重要的交通方式之一，地铁隧道衬砌混凝土的腐蚀程度、强度高低直接

·186·
