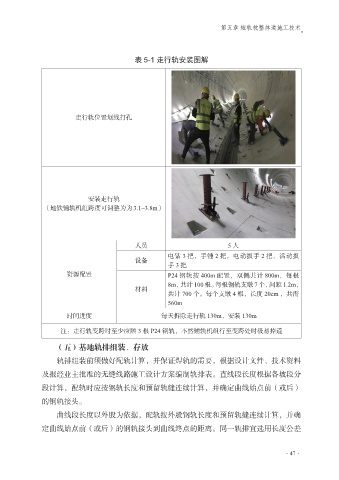

Page 59 - 地铁轨道施工技术

第五章 短轨枕整体道施工技术

表 5-1 走行轨安装图解

走行轨位置划线打孔

安装走行轨
（地铁铺轨机组跨度可调整为为3.1~3.8m）

人员 5 人
电钻 3 把，手锤 2 把，电动扳手 2 把、活动扳
设备
手 3 把
资源配置 P24 钢轨按 400m 配置，双侧共计 800m，每根
8m，共计 100 根。每根钢轨支墩 7 个，间距 1.2m，
材料
共计 700 个。每个支墩 4 根，长度 20cm ，共需
560m
时间进度 每天拆除走行轨 130m，安装 130m

注：走行轨变跨时至少应顺 3 根 P24 钢轨，不然铺轨机组行至变跨处时极易掉道

（五）基地轨排组装、存放
轨排组装前须做好配轨计算，并保证焊轨的需要，根据设计文件、技术资料

及报经业主批准的无缝线路施工设计方案编制轨排表。直线段长度根据各坡段分
段计算，配轨时应按钢轨长度和预留轨缝连续计算，并确定曲线始点前（或后）
的钢轨接头。

曲线段长度以外股为依据，配轨按外股钢轨长度和预留轨缝连续计算，并确
定曲线始点前（或后）的钢轨接头到曲线终点的距离。同一轨排宜选用长度公差
