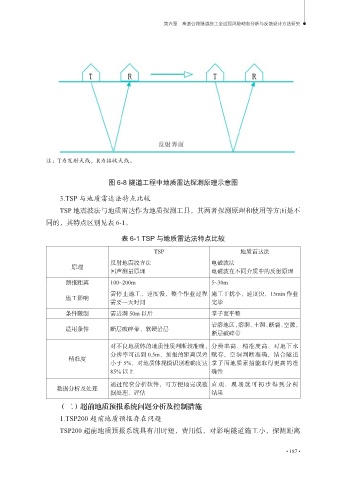

第六章 高速公路隧道施工全过程风险动态分析与反馈设计方法研究
注：T为发射天线，R为接收天线。
图 6-8 隧道工程中地质雷达探测原理示意图
3.TSP 与地质雷达法特点比较
TSP 地震波法与地质雷达作为地质探测工具，其两者探测原理和使用等方面是不
同的，其特点区别见表 6-1。
表 6-1 TSP 与地质雷达法特点比较
TSP 地质雷达法
反射地震波方法 电磁波法
原理
回声测量原理 电磁波在不同介质中的反射原理
预报距离 100~200m 5~30m
需停止施工，速度慢，整个作业过程 施工干扰小，速度快，15min 作业
施工影响
需要一天时间 完毕
条件限制 需进洞 50m 以后 掌子面平整
岩溶地区，溶洞、土洞、断裂、空隙，
适用条件 断层破碎带，软硬岩层
断层破碎带
对不良地质体的地质性质判断较准确，分辨率高、精准度高、对地下水
分辨率可达到 0.5m，预报的距离误差 赋存，空洞判断准确，结合隧道
精准度
小于 5%，对地质体规模识别准确度达 掌子面地质素描能取得更高的准
85% 以上 确性
通过配套分析软件，可方便地完成数 直观、现场就可初步得到分析
数据分析及处理
据处理、评估 结果
（二）超前地质预报系统问题分析及控制措施
1.TSP200 超前地质预报存在问题
TSP200 超前地质预报系统具有用时短，费用低，对影响隧道施工小，探测距离
• 187 •
