第七章 高速公路隧道施工变形监测分析研究
结构刚度过于不足时，支护在围岩变形过程中早已破坏。图 7-7 中，曲线⑦是洞壁位
移 rU 随时间变化的曲线，这条曲线就是我们想要通过监控量测获得的时间位移曲线，
它直观反映了被扰动的原岩的四个阶段的位移变化状态：围岩无约束自由变形的第Ⅰ
阶段，此阶段位移发展较快；初期支护开始起作用的第Ⅱ阶段，由于支护阻力位移速
率减缓；施作了二次衬砌的第Ⅲ阶段，围岩变形速率大大降低，曲线趋于一个稳定值；
位移趋于稳定第Ⅳ阶段。曲线⑧表示如果支护安设时间过晚，则位移—时间曲线因受
不到支护阻力将以快速度增长，当位移超过 b 点的位移值后，由于围岩松动圈半径的
扩大，很有可能坍塌，即使不立即坍塌也可能因围岩压力加大而使支护破坏。位移—
时间曲线⑦和⑧可供施工人员判别围岩和支护变形是否达到稳定，这对于隧道施工来
讲是一种非常重要的信息，也是新奥法的一个重要环节，它可以实际量测得到。

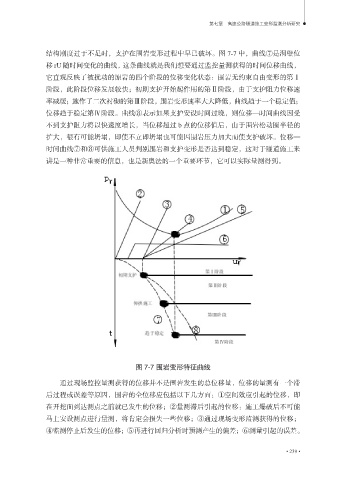

图 7-7 围岩变形特征曲线
通过现场监控量测获得的位移并不是围岩发生的总位移量，位移的量测有一个滞
后过程或误差等原因，围岩的全位移应包括以下几方面：①空间效应引起的位移，即
在开挖面到达测点之前就已发生的位移；②量测滞后引起的位移：施工爆破后不可能
马上安设测点进行量测，将肯定会损失一些位移；③通过现场变形监测获得的位移；
④监测停止后发生的位移；⑤再进行回归分析时预测产生的偏差；⑥测量引起的误差。
