两次量测的拱顶高程，将前后两次量测的数据相减的拱顶下沉值：如拱顶下沉值为正，
则表示拱顶下沉；若拱顶下沉值为负，表示拱顶向上位移。

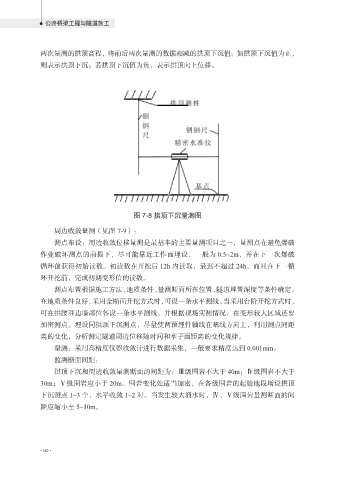

图 7-8 拱顶下沉量测图

周边收敛量测（见图 7-9）：
测点布设：周边收敛位移量测是最基本的主要量测项目之一，量测点在避免爆破
作业破坏测点的前提下，尽可能靠近工作面埋设，一般为 0.5~2m，并在下一次爆破
循环前获得初始读数。初读数在开挖后 12h 内读取，最迟不超过 24h，而且在下一循

环开挖前，完成初期变形值的读数。
测点布置根据施工方法、地质条件、量测断面所在位置、隧道埋置深度等条件确定。
在地质条件良好，采用全断面开挖方式时，可设一条水平测线。当采用台阶开挖方式时，
可在拱腰和边墙部位各设一条水平测线，并根据现场实测情况，在变形较大区域还要

加密测点。埋设同拱顶下沉测点，尽量使两预埋件轴线在基线方向上，利用测点间距
离的变化，分析测定隧道周边位移随时间和掌子面距离的变化规律。
量测：采用高精度仪器收敛计进行数据采集，一般要求精度达到 0.001mm。
监测断面间距：

拱顶下沉和周边收敛量测断面的间距为：Ⅲ级围岩不大于 40m；Ⅳ级围岩不大于
30m；Ⅴ级围岩应小于 20m。围岩变化处适当加密，在各级围岩的起始地段增设拱顶
下沉测点 1~3 个，水平收敛 1~2 对。当发生较大涌水时，Ⅳ、Ⅴ级围岩量测断面的间
距应缩小至 5~10m。
