第七章 高速公路隧道施工变形监测分析研究

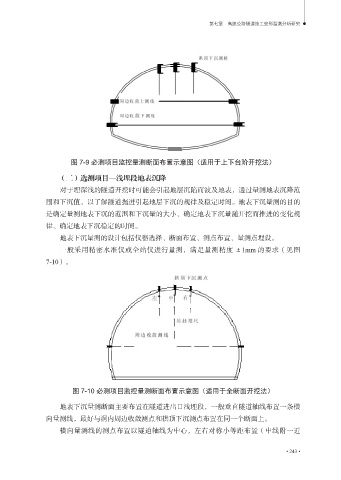

图 7-9 必测项目监控量测断面布置示意图（适用于上下台阶开挖法）

（二）选测项目—浅埋段地表沉降

对于埋深浅的隧道开挖时可能会引起地层沉陷而波及地表，通过量测地表沉降范
围和下沉值，以了解隧道掘进引起地层下沉的规律及稳定时间。地表下沉量测的目的
是确定量测地表下沉的范围和下沉量的大小、确定地表下沉量随开挖而推进的变化规

律、确定地表下沉稳定的时间。
地表下沉量测的设计包括仪器选择、断面布置、测点布置、量测点埋设。
一般采用精密水准仪或全站仪进行量测，满足量测精度 ±1mm 的要求（见图

7-10）。

图 7-10 必测项目监控量测断面布置示意图（适用于全断面开挖法）

地表下沉量测断面主要布置在隧道进出口浅埋段，一般垂直隧道轴线布置一条横

向量测线，最好与洞内周边收敛测点和拱顶下沉测点布置在同一个断面上。
横向量测线的测点布置以隧道轴线为中心，左右对称小等距布置（中线附一近
