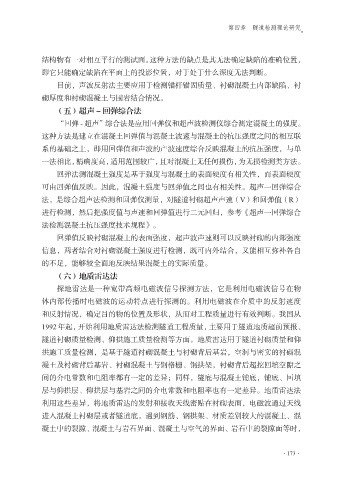

第四章 隧道检测理论研究

结构物有一对相互平行的测试面。这种方法的缺点是其无法确定缺陷的准确位置，
即它只能确定缺陷在平面上的投影位置，对于处于什么深度无法判断。
目前，声波反射法主要应用于检测锚杆锚固质量、衬砌混凝土内部缺陷、衬

砌厚度和衬砌混凝土与围岩结合情况。
（五）超声 - 回弹综合法
“回弹 - 超声”综合法是应用回弹仪和超声波检测仪综合测定混凝土的强度。
这种方法是建立在混凝土回弹值与混凝土波速与混凝土的抗压强度之间的相互联

系的基础之上，即用回弹值和声波的产波速度综合反映混凝土的抗压强度，与单
一法相比，精确度高，适用范围较广，且对混凝土无任何损伤，为无损检测类方法。
回弹法测混凝土强度是基于强度与混凝土的表面硬度有相关性，而表面硬度
可由回弹值反映。因此，混凝土强度与回弹值之间也有相关性。超声一回弹综合

法，是综合超声法检测和回弹仪测量，对隧道衬砌超声声速（V）和回弹值（R）
进行检测，然后把强度值与声速和回弹值进行二元回归，参考《超声一回弹综合
法检测混凝土抗压强度技术规程》。
回弹值反映衬砌混凝土的表面强度，超声波声速则可以反映衬砌的内部强度

信息，两者结合对衬砌混凝土强度进行检测，既可内外结合，又能相互弥补各自
的不足，能够较全面地反映结果混凝土的实际质量。
（六）地质雷达法
探地雷达是一种宽带高频电磁波信号探测方法，它是利用电磁波信号在物

体内部传播时电磁波的运动特点进行探测的。利用电磁波在介质中的反射速度
和反射情况，确定目的物的位置及形状，从而对工程质量进行有效判断。我国从
1992 年起，开始利用地质雷达法检测隧道工程质量，主要用于隧道地质超前预报、
隧道衬砌质量检测、仰拱施工质量检测等方面。地质雷达用于隧道衬砌质量和仰

拱施工质量检测，是基于隧道衬砌混凝土与衬砌背后基岩，空洞与密实的衬砌混
凝土及衬砌背后基岩、衬砌混凝土与钢格栅、钢拱架，衬砌背后超挖回填空隙之
间的介电常数和电阻率都有一定的差异；同样，隧底与混凝土铺底，铺底、回填
层与仰拱层、仰拱层与基岩之间的介电常数和电阻率也有一定差异。地质雷达法

利用这些差异，将地质雷达的发射和接收天线密贴在衬砌表面，电磁波通过天线
进入混凝土衬砌层或者隧道底，遇到钢筋、钢拱架、材质差别较大的混凝土、混
凝土中的裂隙、混凝土与岩石界面、混凝土与空气的界面、岩石中的裂隙面等时，
