·信息的脉络·
想法源于我的懒惰。我们先将晶体管整齐排列在硅片上，再将它们切成小块，然
后发送给客户。然后，我就想，为什么不去掉中间环节，在它们还在硅片上的时
候就将它们都放在一起呢？然后，我们就那样做了。”
确实，为什么不呢？对问题追问到底往往会给科学带来意想不到的结果。由

电线连接的台面晶体管过渡到蚀刻在硅片上的无线平面集成电路，这是信息产业
历史上值得纪念的一刻，也是诺伊斯留给人类的卓越洞见。
从发现、提纯、掺杂，到 PN 结，再到晶体管，最后到集成电路以及目前包含

几十亿个元件的超大规模集成电路，半导体走过了一个漫长的历史。同时不同的
半导体材料不断地被发现，这是一个真正点石成金的过程。如今的硅晶之火，已
在全世界掀起燎原之势，蔓延成熊熊烈焰，为人类开辟了一个计算机、通信、电
子时代的新纪元。

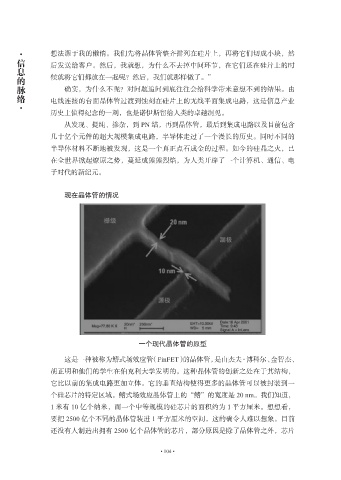

现在晶体管的情况

一个现代晶体管的原型

这是一种被称为鳍式场效应管（FinFET）的晶体管，是由杰夫·博科尔、金智杰、
胡正明和他们的学生在伯克利大学发明的。这种晶体管的创新之处在于其结构，

它比以前的集成电路更加立体。它的垂直结构使得更多的晶体管可以被封装到一
个硅芯片的特定区域。鳍式场效应晶体管上的“鳍”的宽度是 20 nm。我们知道，
1 米有 10 亿个纳米，而一个中等规模的硅芯片的面积约为 1 平方厘米。想想看，

要把 2500 亿个不同的晶体管装进 1 平方厘米的空间，这的确令人难以想象。目前
还没有人制造出拥有 2500 亿个晶体管的芯片，部分原因是除了晶体管之外，芯片
