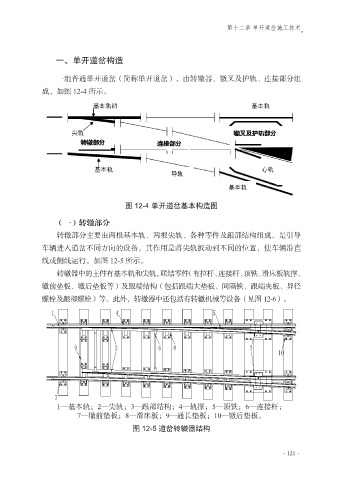

第十二章 单开道岔施工技术

一、单开道岔构造

一组普通单开道岔（简称单开道岔），由转辙器、辙叉及护轨、连接部分组

成，如图 12-4 所示。

图 12-4 单开道岔基本构造图

（一）转辙部分
转辙部分主要由两根基本轨、两根尖轨、各种零件及跟部结构组成。是引导
车辆进入道岔不同方向的设备，其作用是将尖轨扳动到不同的位置，使车辆沿直

线或侧线运行，如图 12-5 所示。
转辙器中的主件有基本轨和尖轨，联结零件（有拉杆、连接杆、顶铁、滑床板轨撑、
辙前垫板、辙后垫板等）及跟端结构（包括跟端大垫板、间隔铁、跟端夹板、异径
螺栓及跟部螺栓）等。此外，转辙器中还包括有转辙机械等设备（见图 12-6）。

1—基本轨；2—尖轨；3—跟部结构；4—轨撑；5—顶铁；6—连接杆；
7—辙前垫板；8—滑床板；9—通长垫板；10—辙后垫板。
图 12-5 道岔转辙器结构
