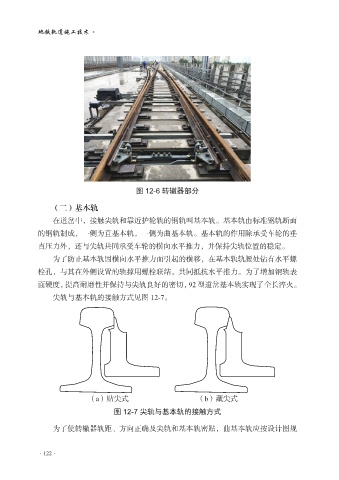

Page 134 - 地铁轨道施工技术

地铁轨道施工技术

图 12-6 转辙器部分

（二）基本轨
在道岔中，接触尖轨和靠近护轮轨的钢轨叫基本轨。基本轨由标准钢轨断面

的钢轨制成，一侧为直基本轨，一侧为曲基本轨。基本轨的作用除承受车轮的垂
直压力外，还与尖轨共同承受车轮的横向水平推力，并保持尖轨位置的稳定。
为了防止基本轨因横向水平推力而引起的横移，在基本轨轨腰处钻有水平螺
栓孔，与其在外侧设置的轨撑用螺栓联结，共同抵抗水平推力。为了增加钢轨表

面硬度，提高耐磨性并保持与尖轨良好的密切，92 型道岔基本轨实现了全长淬火。
尖轨与基本轨的接触方式见图 12-7。

（a）贴尖式 （b）藏尖式
图 12-7 尖轨与基本轨的接触方式

为了使转辙器轨距、方向正确及尖轨和基本轨密贴，曲基本轨应按设计图规

·122·
