第十二章 单开道岔施工技术

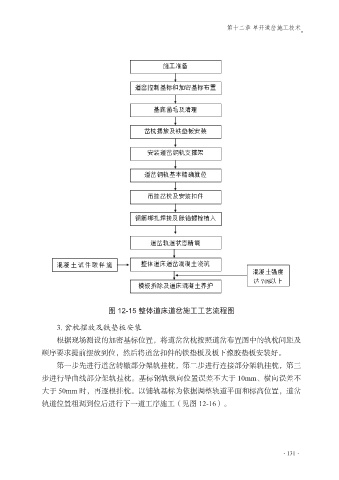

图 12-15 整体道床道岔施工工艺流程图
3. 岔枕摆放及铁垫板安装
根据现场测设的加密基标位置，将道岔岔枕按照道岔布置图中的轨枕间距及
顺序要求提前摆放到位，然后将道岔扣件的铁垫板及板下橡胶垫板安装好。
第一步先进行道岔转辙部分架轨挂枕，第二步进行连接部分架轨挂枕，第三
步进行导曲线部分架轨挂枕。基标钢轨纵向位置误差不大于 10mm、横向误差不
大于 50mm 时，再逐根挂枕。以铺轨基标为依据调整轨道平面和标高位置，道岔
轨道位置粗调到位后进行下一道工序施工（见图 12-16）。
