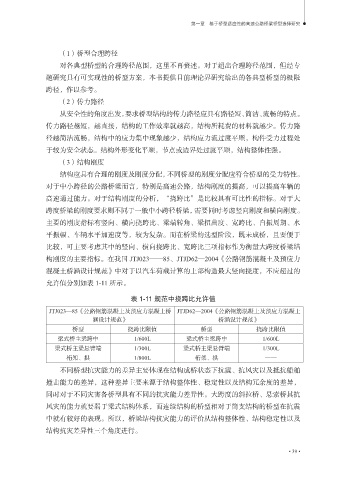

第一章 基于桥型适应性的高速公路桥梁桥型选择研究

（1）桥型合理跨径
对各典型桥型的合理跨径范围，这里不再赘述。对于超出合理跨径范围，但经专
题研究具有可实现性的桥型方案，本书提供目前理论界研究给出的各典型桥型的极限
跨径，作以参考。

（2）传力路径
从安全性的角度出发，要求桥型结构的传力路径应具有路径短、简洁、流畅的特点。
传力路径越短，越直接，结构的工作效率就越高，结构所耗费的材料就越少。传力路

径越简洁流畅，结构中的应力集中现象越少，结构应力流过渡平顺，构件受力过程处
于较为安全状态。结构外形变化平顺，节点或边界处过渡平顺，结构整体性强。
（3）结构刚度

结构应具有合理的刚度及刚度分配，不同桥型的刚度分配应符合桥型的受力特性。
对于中小跨径的公路桥梁而言，特别是高速公路，结构刚度的提高，可以提高车辆的
高速通过能力。对于结构刚度的分析，“挠跨比”是比较具有可比性的指标。对于大

跨度桥梁的刚度要求则不同于一般中小跨径桥梁，需要同时考虑竖向刚度和横向刚度。
主要的刚度指标有竖向、横向挠跨比、梁端转角、梁扭曲度、宽跨比、自振周期、水
平振幅、车辆水平加速度等，较为复杂。而在桥梁的选型阶段，既未成桥，且要便于

比较，可主要考虑其中的竖向、横向挠跨比、宽跨比三项指标作为衡量大跨度桥梁结
构刚度的主要指标。在我国 JTJ023——85、JTJD62—2004《公路钢筋混凝土及预应力
混凝土桥涵设计规范》中对于以汽车荷载计算的上部构造最大竖向挠度，不应超过的

允许值分别如表 1-11 所示。

表 1-11 规范中挠跨比允许值
JTJ023—85《公路钢筋混凝土及预应力混凝土桥 JTJD62—2004《公路钢筋混凝土及预应力混凝土
涵设计规范》 桥涵设计规范》
桥型 挠跨比限值 桥型 挠跨比限值
梁式桥主梁跨中 1/600L 梁式桥主梁跨中 1/600L
梁式桥主梁悬臂端 1/300L 梁式桥主梁悬臂端 1/300L
桁架、拱 1/800L 桁架、拱 ——
不同桥型抗灾能力的差异主要体现在结构成桥状态下抗震、抗风灾以及抵抗船舶

撞击能力的差异，这种差异主要来源于结构整体性、稳定性以及结构冗余度的差异，
同时对于不同灾害各桥型具有不同的抗灾能力差异性。大跨度的斜拉桥、悬索桥其抗
风灾的能力就要弱于梁式结构体系，而连续结构的桥型相对于简支结构的桥型在抗震

中就有较好的表现。所以，桥梁结构抗灾能力的评价从结构整体性、结构稳定性以及
结构抗灾差异性三个角度进行。
