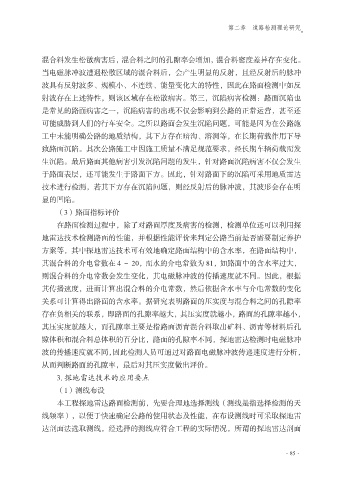

第二章 道路检测理论研究

混合料发生松散病害后，混合料之间的孔隙率会增加，混合料密度差异存在变化。
当电磁脉冲波遭遇松散区域的混合料后，会产生明显的反射，且经反射后的脉冲
波具有反射波多、规模小、不连续、能量变化大的特性，因此在路面检测中如反

射波存在上述特性，则该区域存在松散病害。第三，沉陷病害检测：路面沉陷也
是常见的路面病害之一，沉陷病害的出现不仅会影响到公路的正常运营，甚至还
可能威胁到人们的行车安全。之所以路面会发生沉陷问题，可能是因为在公路施
工中未能明确公路的地质结构，其下方存在暗沟、溶洞等，在长期荷载作用下导

致路面沉陷。其次公路施工中因施工质量不满足规范要求，经长期车辆荷载而发
生沉陷。最后路面其他病害引发沉陷问题的发生，针对路面沉陷病害不仅会发生
于路面表层，还可能发生于路面下方。因此，针对路面下的沉陷可采用地质雷达
技术进行检测，若其下方存在沉陷问题，则经反射后的脉冲波，其波形会存在明

显的凹陷。
（3）路面指标评价
在路面检测过程中，除了对路面厚度及病害的检测，检测单位还可以利用探
地雷达技术检测路面的性能，并根据性能评价来判定公路当前是否需要制定养护

方案等，其中探地雷达技术可有效地确定路面结构中的含水率，在路面结构中，
其混合料的介电常数在 4 ～ 20，而水的介电常数为 81，如路面中的含水率过大，
则混合料的介电常数会发生变化，其电磁脉冲波的传播速度就不同。因此，根据
其传播速度，进而计算出混合料的介电常数，然后依据含水率与介电常数的变化

关系可计算得出路面的含水率。据研究表明路面的压实度与混合料之间的孔隙率
存在负相关的联系，即路面的孔隙率越大，其压实度就越小，路面的孔隙率越小，
其压实度就越大，而孔隙率主要是指路面沥青混合料取出矿料、沥青等材料后孔
隙体积和混合料总体积的百分比，路面的孔隙率不同，探地雷达检测时电磁脉冲

波的传播速度就不同，因此检测人员可通过对路面电磁脉冲波传递速度进行分析，
从而判断路面的孔隙率，最后对其压实度做出评价。
3. 探地雷达技术的应用要点
（1）测线布设

本工程探地雷达路面检测前，先要合理地选择测线（测线是指选择检测的天
线频率），以便于快速确定公路的使用状态及性能，在布设测线时可采取探地雷
达剖面法选取测线，经选择的测线应符合工程的实际情况，所谓的探地雷达剖面
