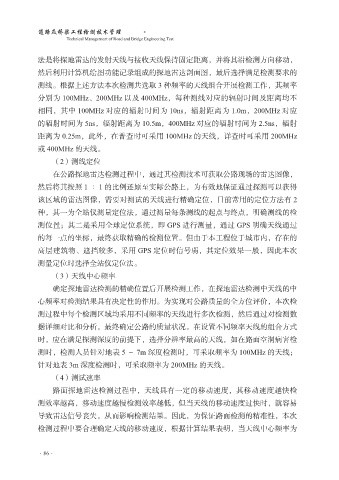

法是将探地雷达的发射天线与接收天线保持固定距离，并将其沿检测方向移动，
然后利用计算机绘图功能记录组成的探地雷达剖面图，最后选择满足检测要求的
测线。根据上述方法本次检测共选取 3 种频率的天线组合开展检测工作，其频率

分别为 100MHz、200MHz 以及 400MHz，每种测线对应的辐射时间及距离均不
相同，其中 100MHz 对应的辐射时间为 10ns，辐射距离为 1.0m，200MHz 对应
的辐射时间为 5ns，辐射距离为 10.5m，400MHz 对应的辐射时间为 2.5ns，辐射
距离为 0.25m，此外，在普查时可采用 100MHz 的天线，详查时可采用 200MHz

或 400MHz 的天线。
（2）测线定位
在公路探地雷达检测过程中，通过其检测技术可获取公路现场的雷达图像，
然后将其按照 1 ∶ 1 的比例还原至实际公路上，为有效地保证通过探测可以获得
该区域的雷达图像，需要对测试的天线进行精确定位，目前常用的定位方法有 2

种，其一为全站仪测量定位法，通过测量每条测线的起点与终点，明确测线的检
测位置；其二是采用全球定位系统，即 GPS 进行测量，通过 GPS 明确天线通过
的每一点的坐标，最终获取精确的检测位置。但由于本工程位于城市内，存在的

高层建筑物、遮挡较多，采用 GPS 定位时信号弱，其定位效果一般，因此本次
测量定位时选择全站仪定位法。
（3）天线中心频率
确定探地雷达检测的精确位置后开展检测工作，在探地雷达检测中天线的中

心频率对检测结果具有决定性的作用。为实现对公路质量的全方位评价，本次检
测过程中每个检测区域均采用不同频率的天线进行多次检测，然后通过对检测数
据详细对比和分析，最终确定公路的质量状况。在设置不同频率天线的组合方式
时，应在满足探测深度的前提下，选择分辨率最高的天线，如在路面空洞病害检

测时，检测人员针对地表 5 ～ 7m 深度检测时，可采取频率为 100MHz 的天线；
针对地表 3m 深度检测时，可采取频率为 200MHz 的天线。
（4）测试速率
路面探地雷达检测过程中，天线具有一定的移动速度，其移动速度越快检

测效率越高，移动速度越慢检测效率越低，但当天线的移动速度过快时，就容易
导致雷达信号丧失，从而影响检测结果。因此，为保证路面检测的精准性，本次
检测过程中要合理确定天线的移动速度，根据计算结果表明，当天线中心频率为
